Stm32学习小记(二)——应用AD绘制原理图

创建工程

一个完整的PCB工程应该包含lib、schdoc、pcbdoc,在本节我们先学习绘制schlib即原理图。

创建之后的文件目录参考:

image-20240909191102337

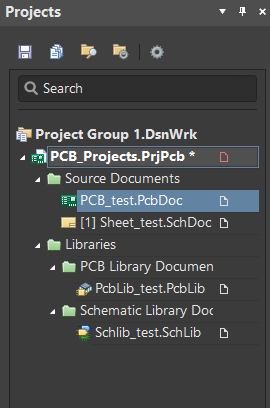

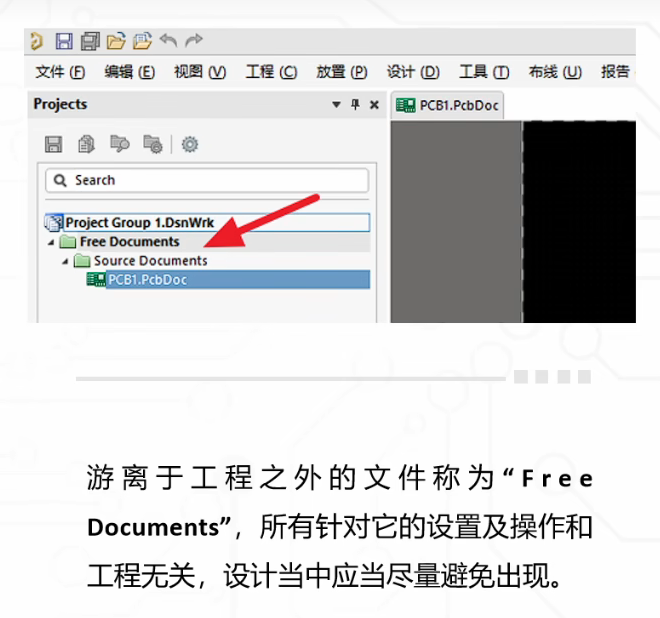

尽量避免直接打开上述单个文件,可以打开.PrjPcb项目文件

image-20240909191345118

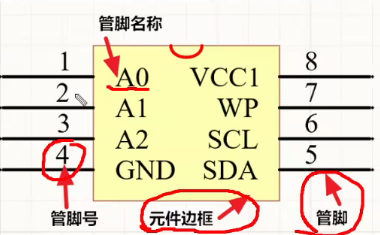

元件符号

image-20240909193032035

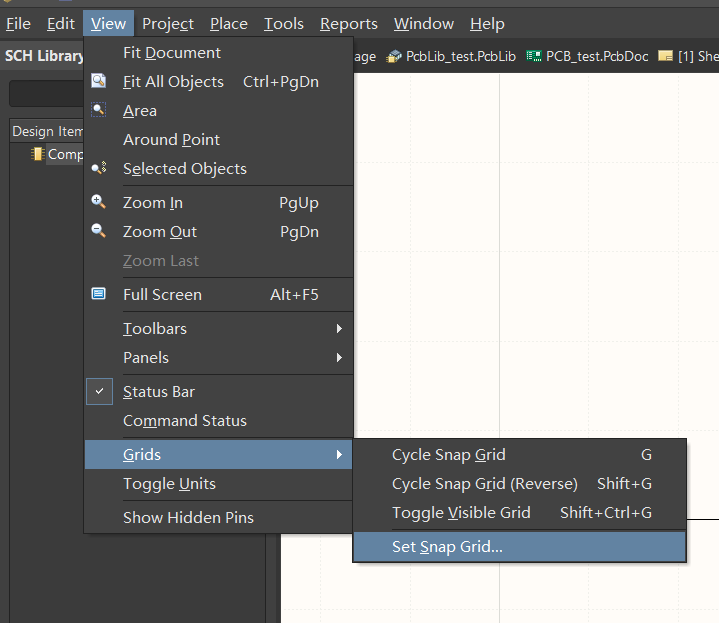

格点大小:

一般管脚设置成100mil,图形元素格点为10mil

image-20240909193908988

简单元器件的绘制(自制原理图库)

原理图库只是实物器件在图纸上的表示,无需和实物尺寸一样

电容(CAP)

Designator:C?

Comment:容量

Description:其余描述

电阻(RES)

Designator:R?

Comment:容量

Description:其余描述

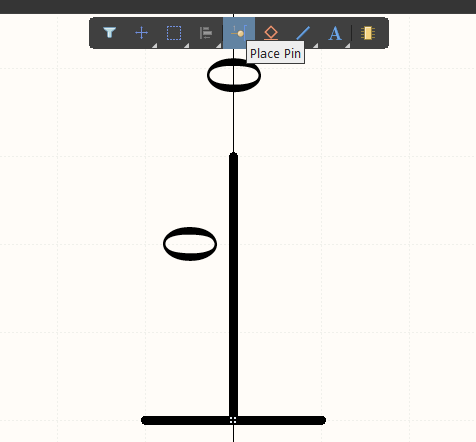

Add footprint:添加封装

image-20240909201349066

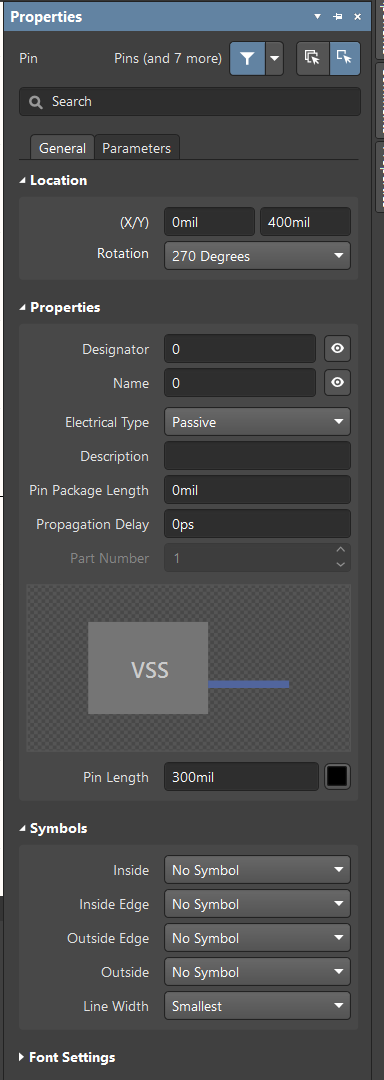

右侧Properties中设置各类参数:

image-20240909201431365

二极管(DIO)

发光二极管LED

Designator:D?

image-20240920203906788

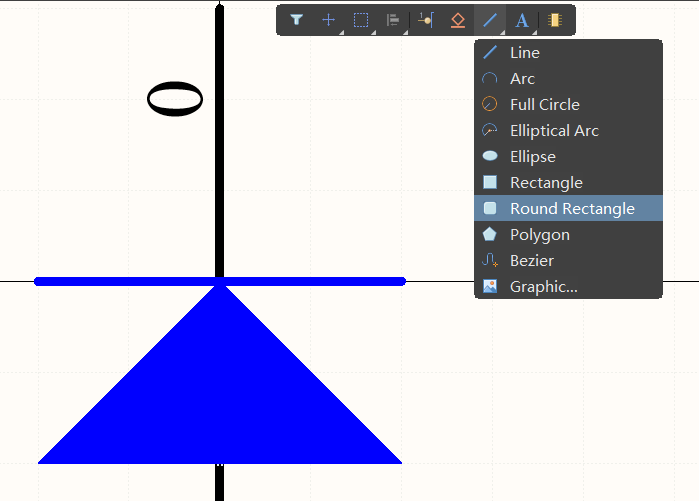

绘制特殊图形如圆形、多边形。

通过line shape,可以设置为箭头形式,同理可以在line设置其颜色等。

之后按住shift拖动,可以复制箭头图像。

image-20240920204526632

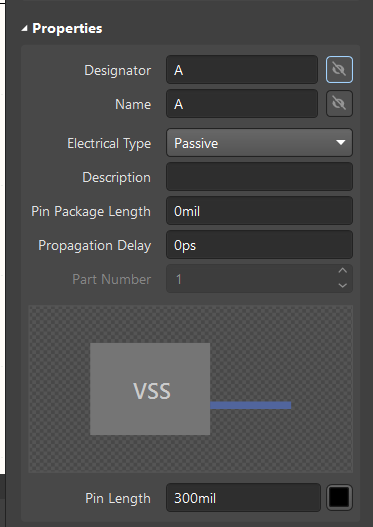

A表示正极,一般不显示;同理K表示负极。

运放

具体器件具体命名

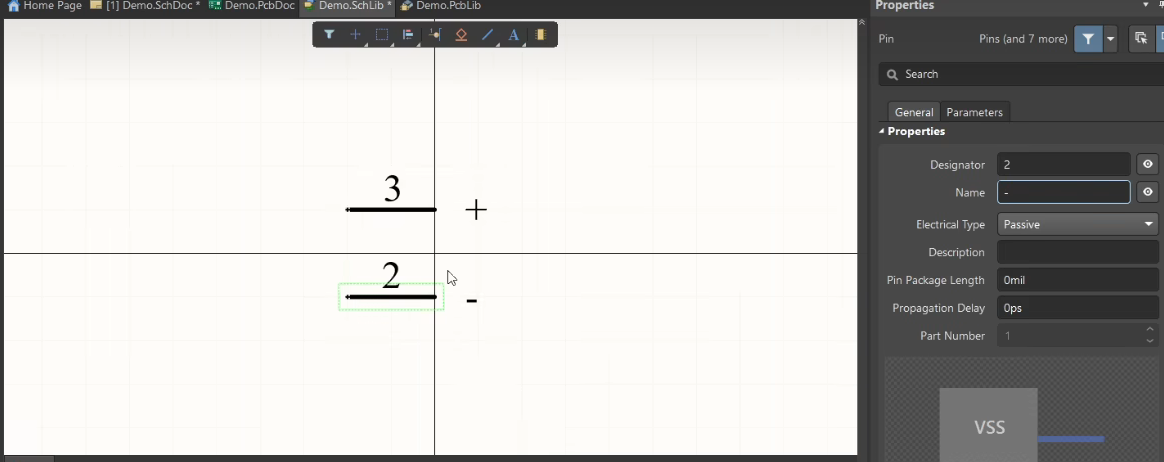

image-20240920204952780 image-20240920205026146

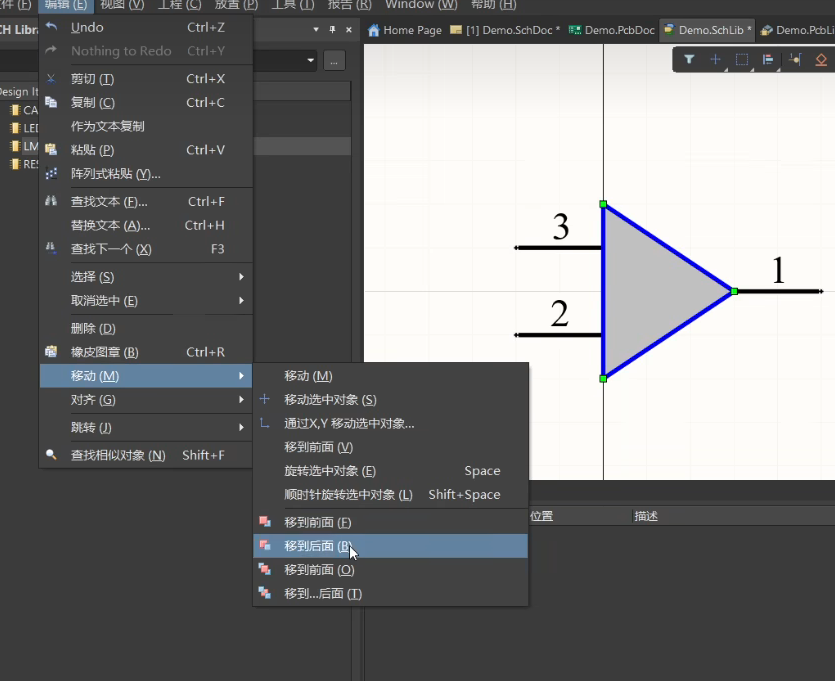

将+、-移动到三角形内部。

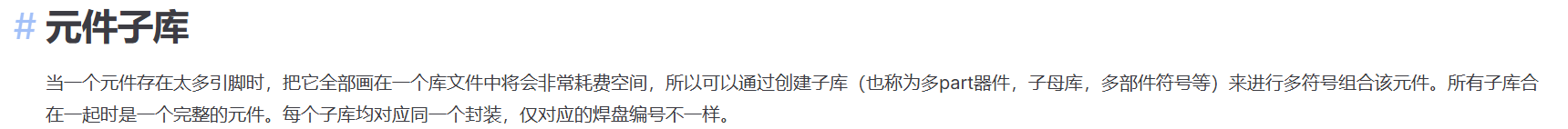

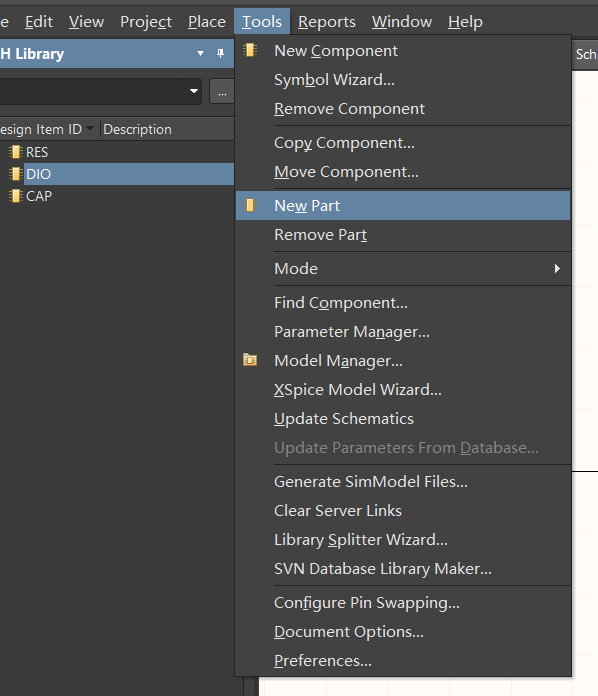

一个器件可以有多个part

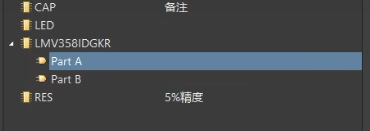

image-20240920205532387 image-20240920205931262

![](index.assets/屏幕截图 2024-09-20 205411.png)

原理图库的调用

其他库中调用

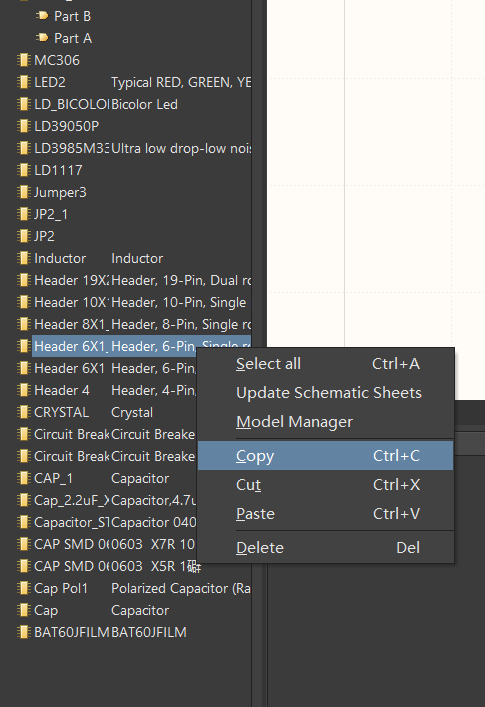

在他人的原理图库中,可以调用元器件 image-20240920212151293

image-20240920212439354

复制后粘贴到自己的SCH Library

导入外部库

.intlib

集成库,既有原理图库,也有封装

.schlib

仅原理图库

.pcblib

仅封装库

一般来说,AD软件下载安装后会自带两个库,但是不能满足我们的需求,比如在绘制STM32F4系列时,我们需要用到F4的库,网上找了很多,但是直接导入.intlib最为省事,这里给出了github上的一个文件:[下载地址](https://github.com/ryankurte/altium-library/blob/master/third_party/STMicroelectronics STM32 F4.IntLib)

总结:

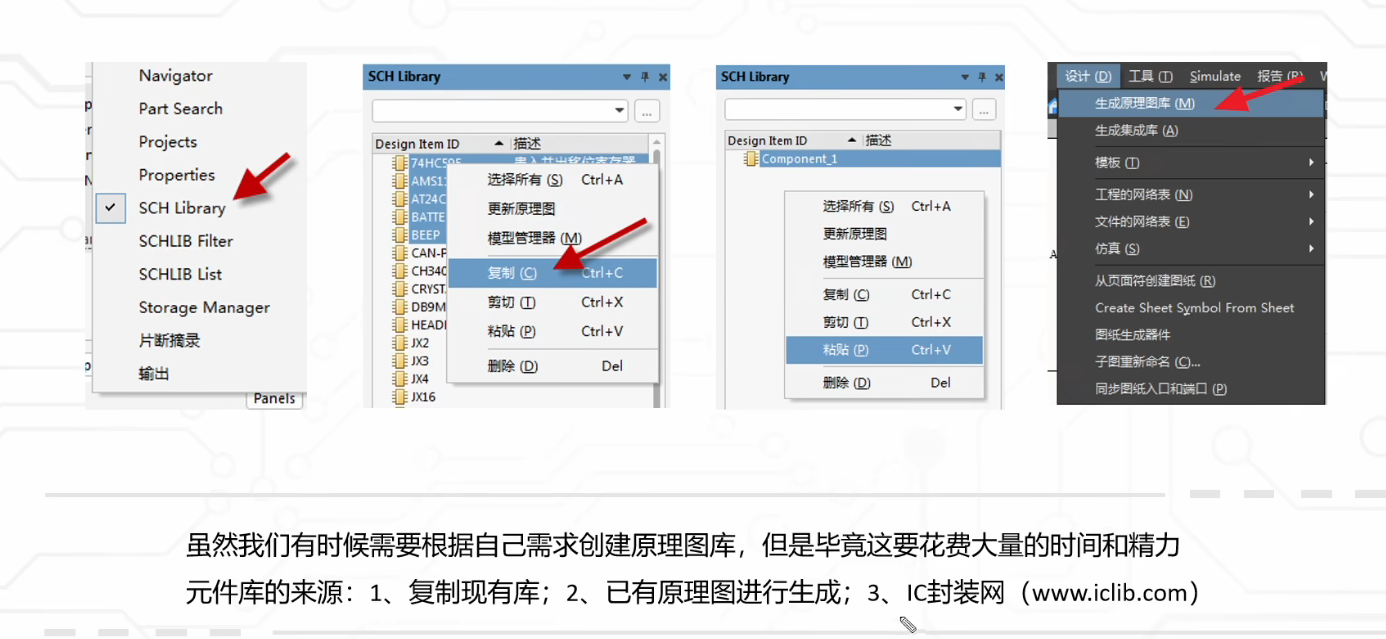

image-20240920213135166

原理图库的正确性检查

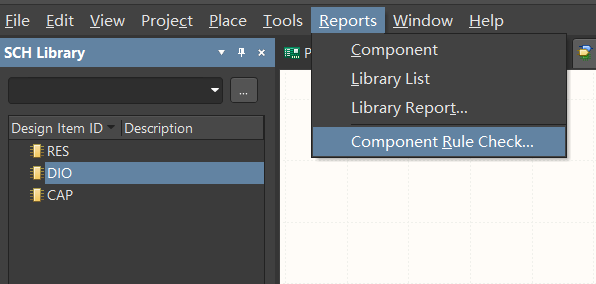

image-20240920213959730

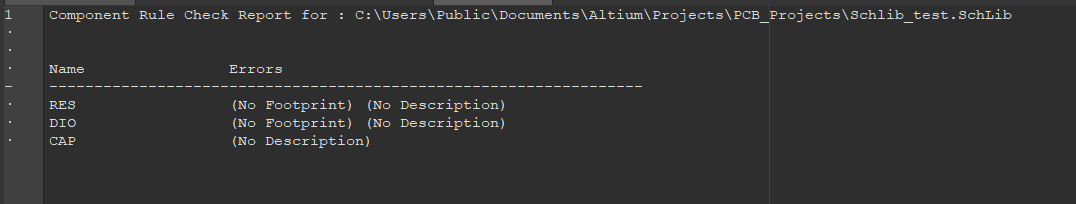

勾选后自动检查并生成报告

image-20240920214044343

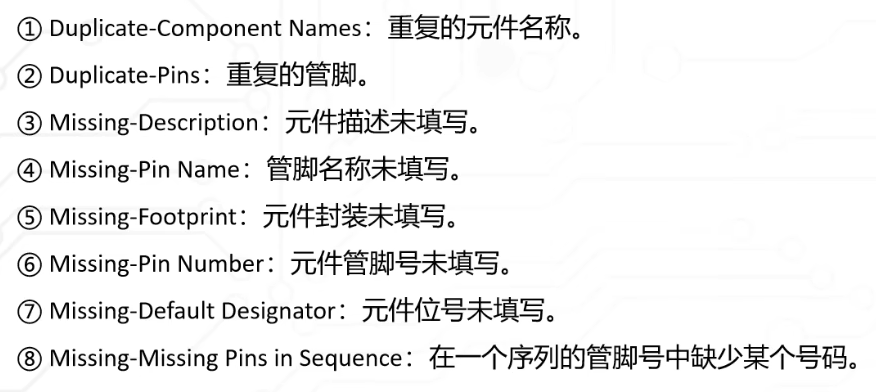

可能的报错类型:

原理图的绘制

这里我们以STM32F401RET6为例,尝试简单绘制一下原理图

页面调整

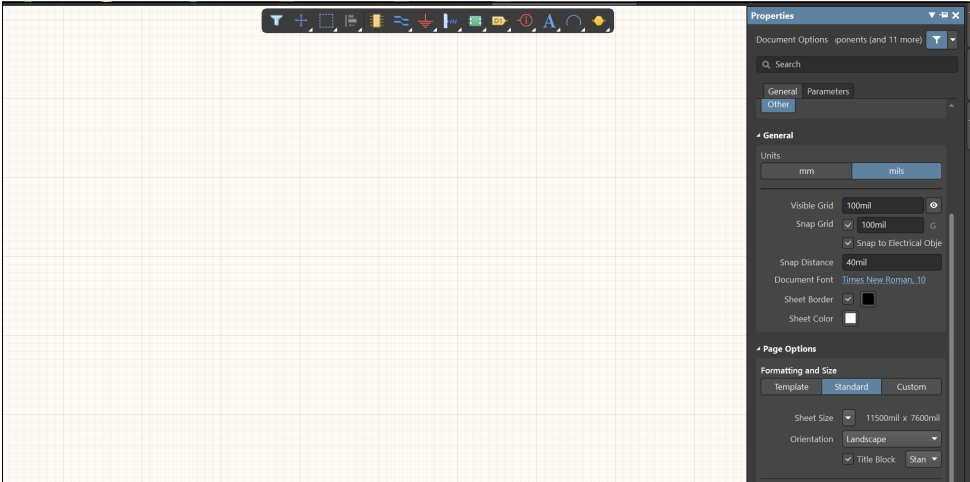

双击原理图边缘进入属性面板,可调整纸张尺寸,网格大小,隐藏表头和边框

设计(D) -> 模板(T) -> 本地(L) 可调用官方的原理图预设模板

image-20241022224306067

芯片绘制

在DataSheet-f401re手册中,我们找到芯片的引脚描述

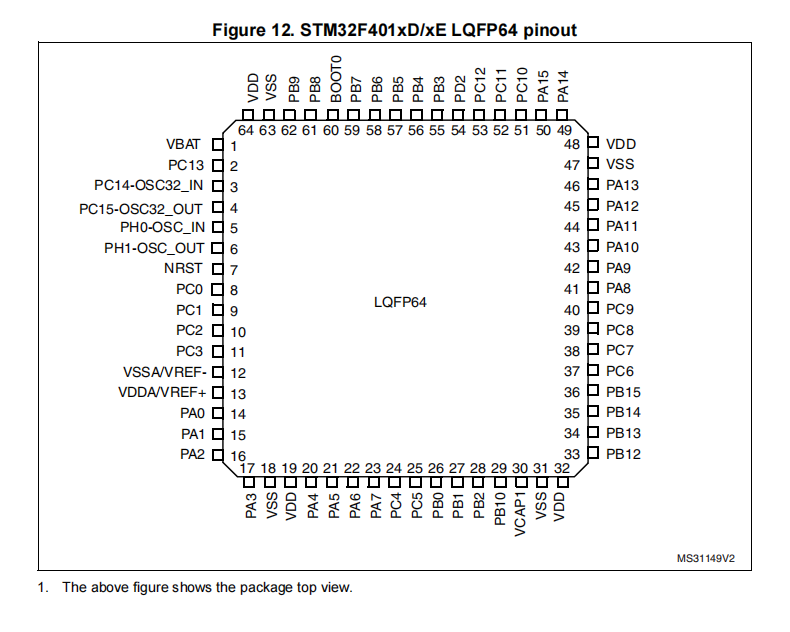

image-20241010204254271

UFQFPN48、LQFP64、LQFP100是集成电路的不同封装类型,其中我们使用的属于LQFP64封装

再在.schlib中绘制芯片并放置引脚,右上角properities–>pins可以统一设置引脚名称、编号以及参数。

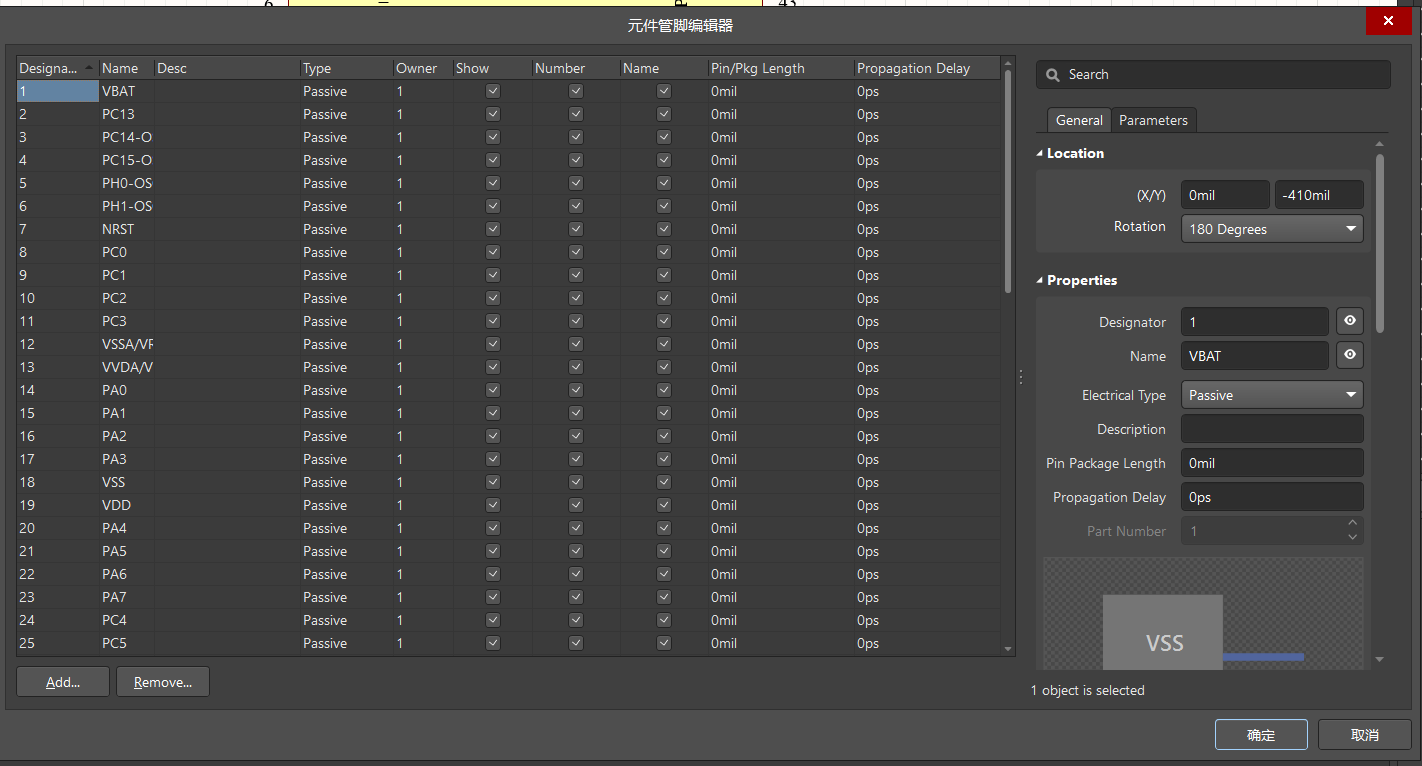

image-20241013195538266

芯片引脚分类以及“最小系统”

电源——(VBAT)(VDD,VSS)(VDDA,VSSA)(VREF+,VREF-)等

晶振IO——主晶振IO,RTC晶振IO

下载IO——用于JTAG下载的IO:JTMS,JTCK,JTDI,JTDO,NJTRST

BOOT IO——BOOT0,BOOT1,用于设置系统的启动方式

复位IO——NRST,用于外部复位

GPIO——通用输入输出

前五部分IO组成的系统叫做最小系统

接线与网络标签

为了使连线更加简洁,不易交错,一般采用网络标签

两个相同名称的网络标签默认连接端口,离图连接器等网络标识符可以可表示图之间的网络连接

![](index.assets/屏幕截图 2024-10-14 111145.png)

(按住Alt,鼠标单击某个网络标签,就能看到相同的网络标签对应高亮显示)

整体修改编号

全部元件放入后可整体编号,使每个元件都有标号且不冲突即可

工具(T) -> 标注(A) -> 原理图标注(A)

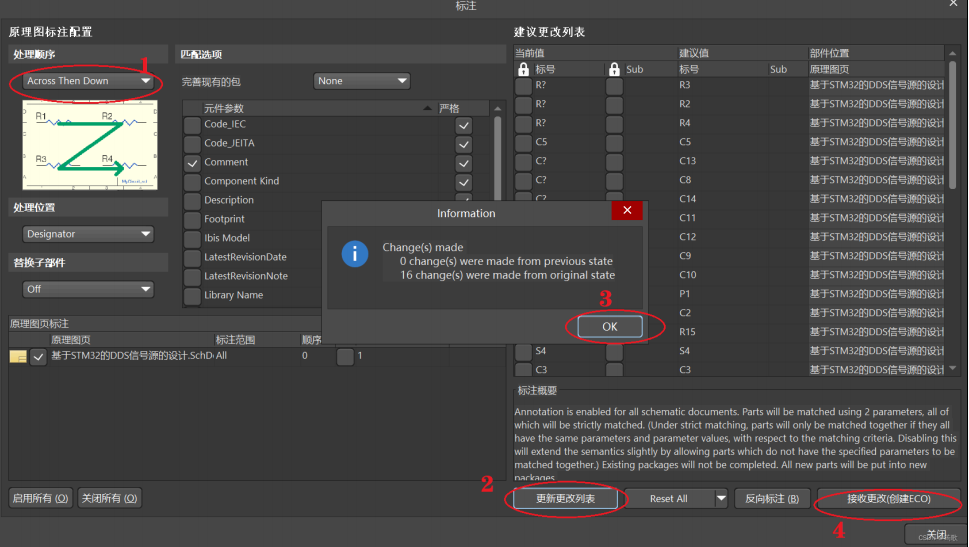

image-20241022224954025

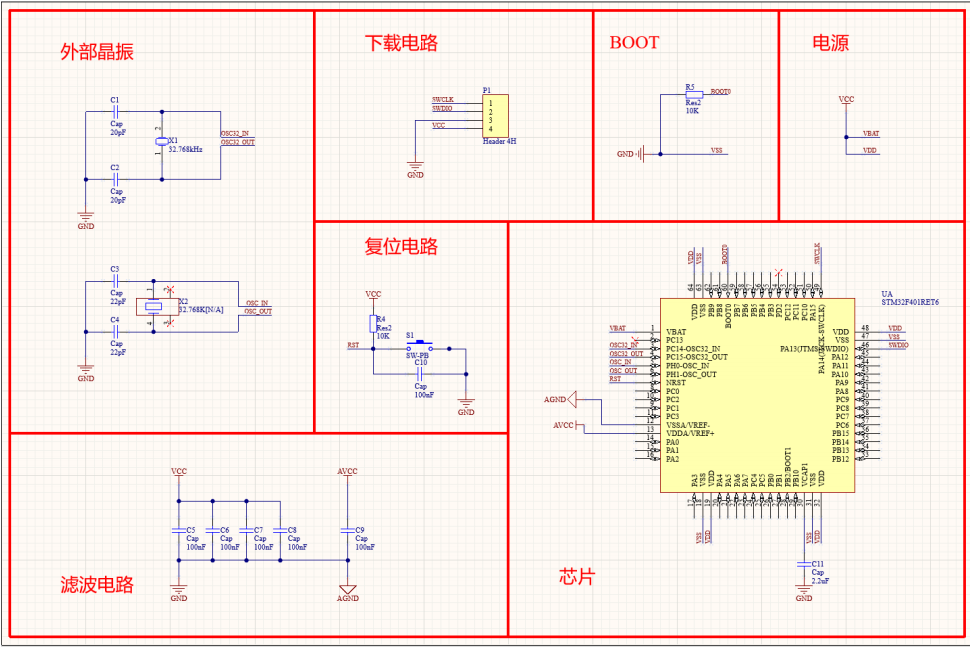

划分区块

为了使原理图简便易读,可以用线条将其划分成多个模块,后续设计PCB图时也能有帮助。

image-20241022224412412

封装统一管理

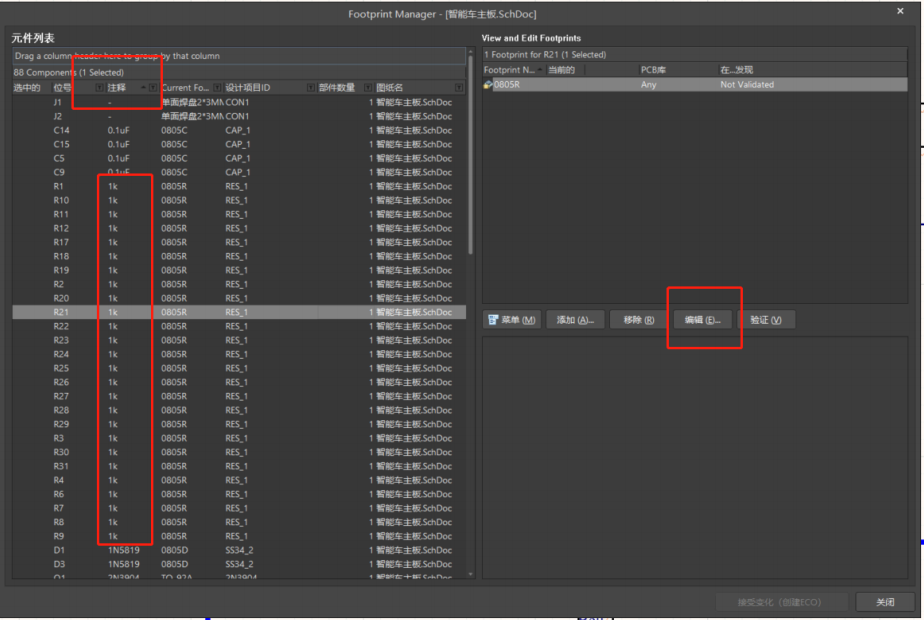

工具(T) -> 封装管理器(G) ,可统一添加封装。

接收变化 -> 验证变更 -> 执行变更

image-20241022225242862

编译原理图

工程右键->工程选项(O) 可查看原理图规则设置

集中检查以下对象,可将其配置为错误(只有警告视为编译通过,不会报错)

  1. Floating net labels 悬浮的网络标签

  2. Floating power objects 悬浮的电源端口

  3. Nets with multiple names 重复的网络标签

  4. Nets with only one pin 单端网络

  5. Un-Designated parts requiring annotation 需要注释的未指定文件

  6. Duplicate Part Designators 重复的元件位号

项目(C) ->Validate PCB Project,编译原理图,原理图设计不合理处(走线悬空,元件之间堆叠等),会出

现报错,可根据软件的报错信息定位报错位置,做出相应的修改。

原理图打印

文件(F) -> 智能PDF(M) 进入PDF创建下载

选择输出文档范围,是否对BOM表(物料清单)进行输出,参数设置

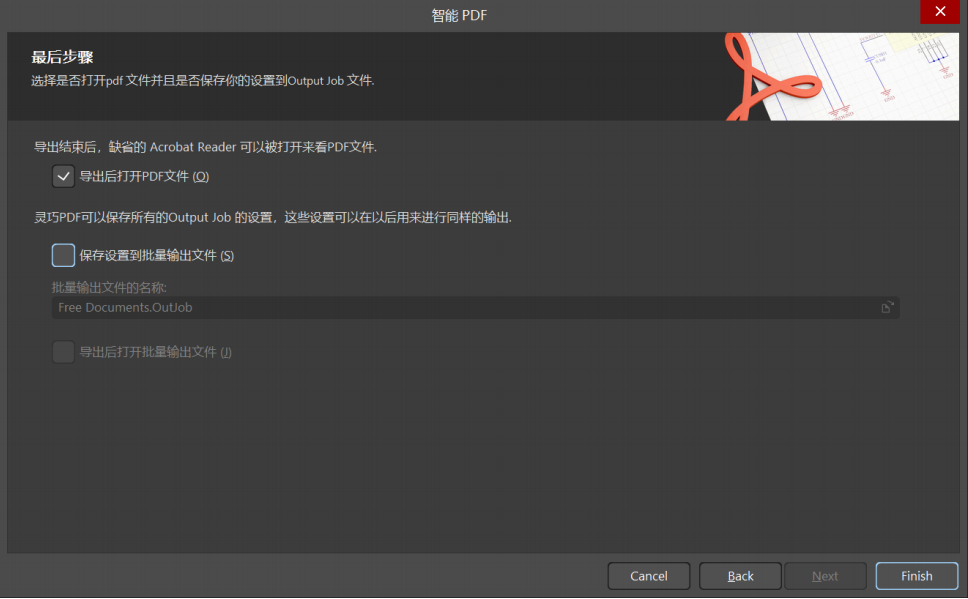

image-20241022225507530
