四轴飞行器综合设计之转接板绘制

四轴飞行器转接板设计

整体大致的思路:选材->布局->绘制->验证->调整->测试

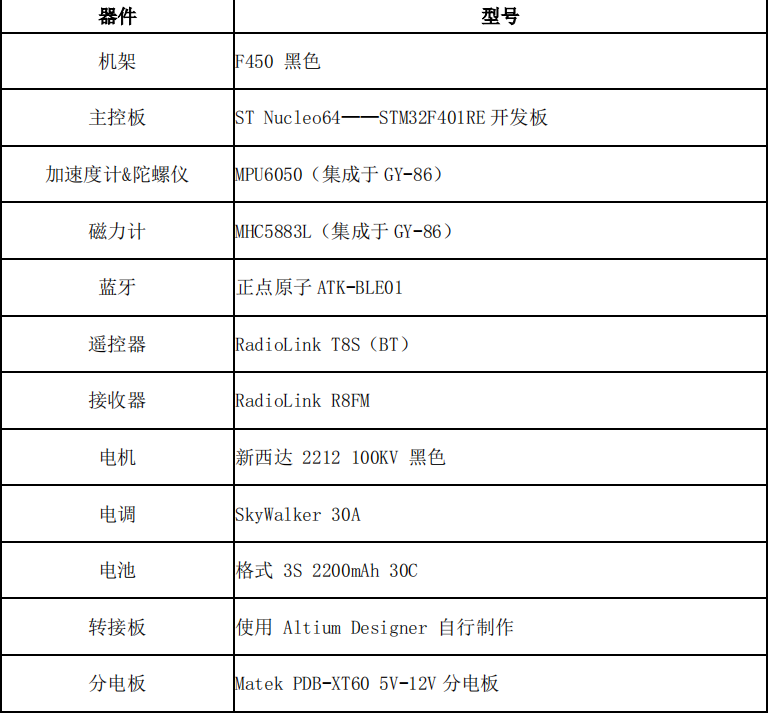

选材

image-20241118105923169

遥控器和接收机的选择原因:

  1. 对应的接收机支持PPM总线输出,通信抗干扰能力强,同时能实现飞控板单排线输入,简化连线,减轻整机重量;
  2. 便于后续解析数据。将接收机的输出端口与 STM32F401RE 主控板的 GPIO 接口连接,便可将遥控器信号转换后的电信号送入 F401 进行处理。

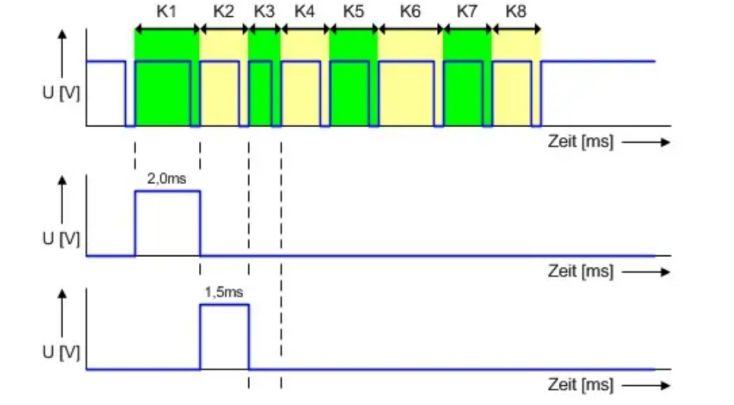

什么是PPM信号:将多个通道的PWM放到一条数据帧上进行传输,具体可以参考PWM信号与PPM信号辨析

image-20241121191654843

布局

可以选择单层转接板或者双层转接板,

  • 双层(上下两层)的优势在于可以充分预留模块的空间,缺点是设计时加大了工作量,不一定能保证整体的美观性;

  • 单层的优势在于设计较为方便,安装拼接方便,缺点在于各模块空间有限,需要综合考虑布局(三维空间上)。

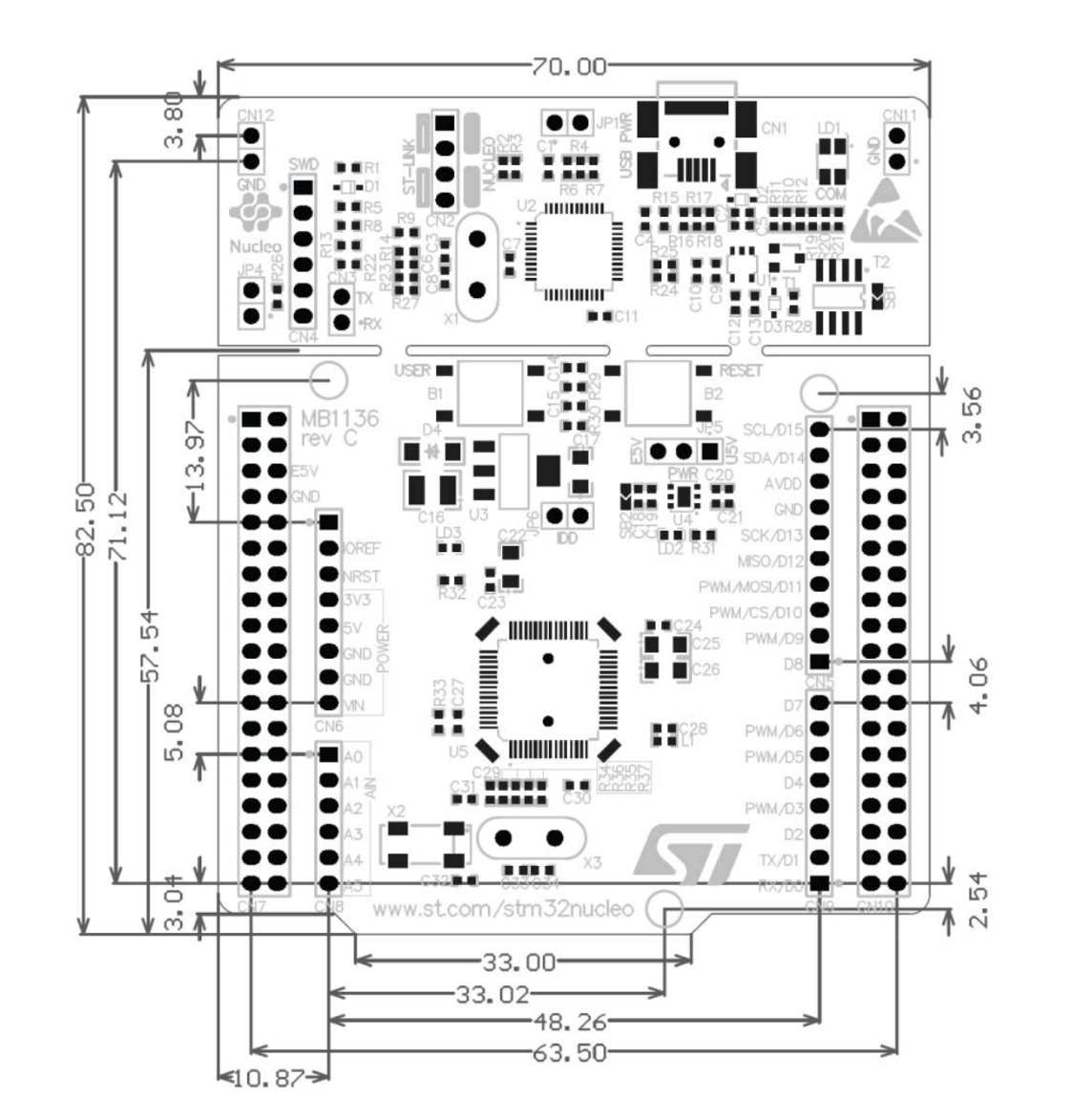

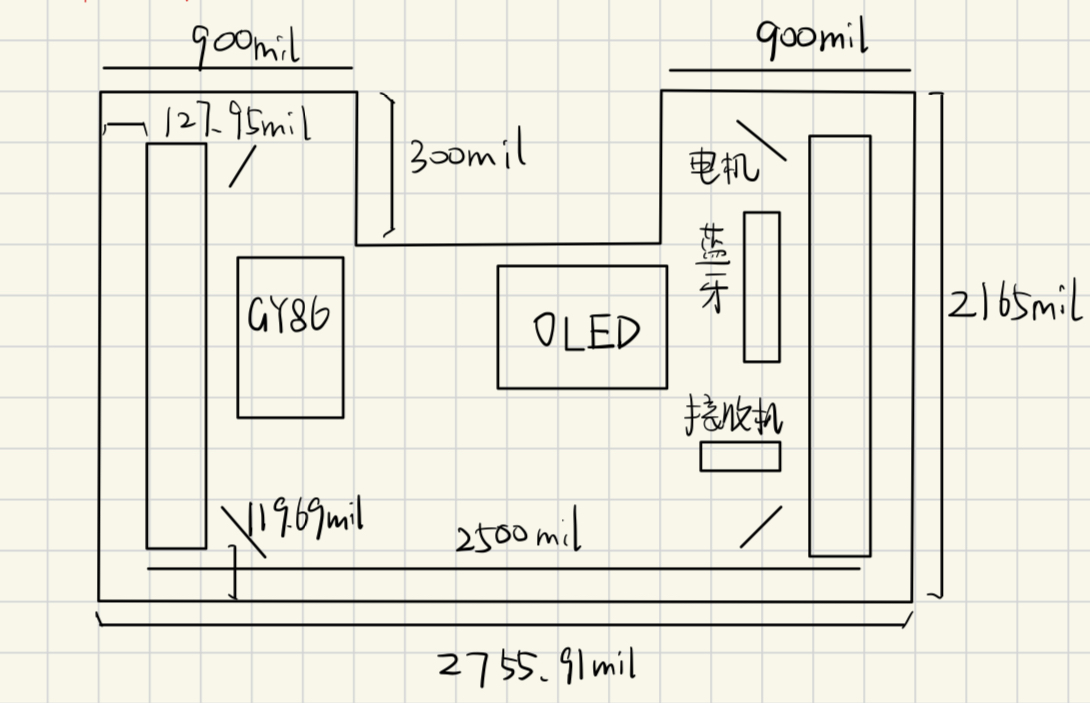

    我们最后选择了单层转接板,结合意法半导体官网给出的尺寸图纸,大致拟定好了转接板上各个模块的布局

    image-20231122095738285
IMG_0362(20241118-114156)

数据线

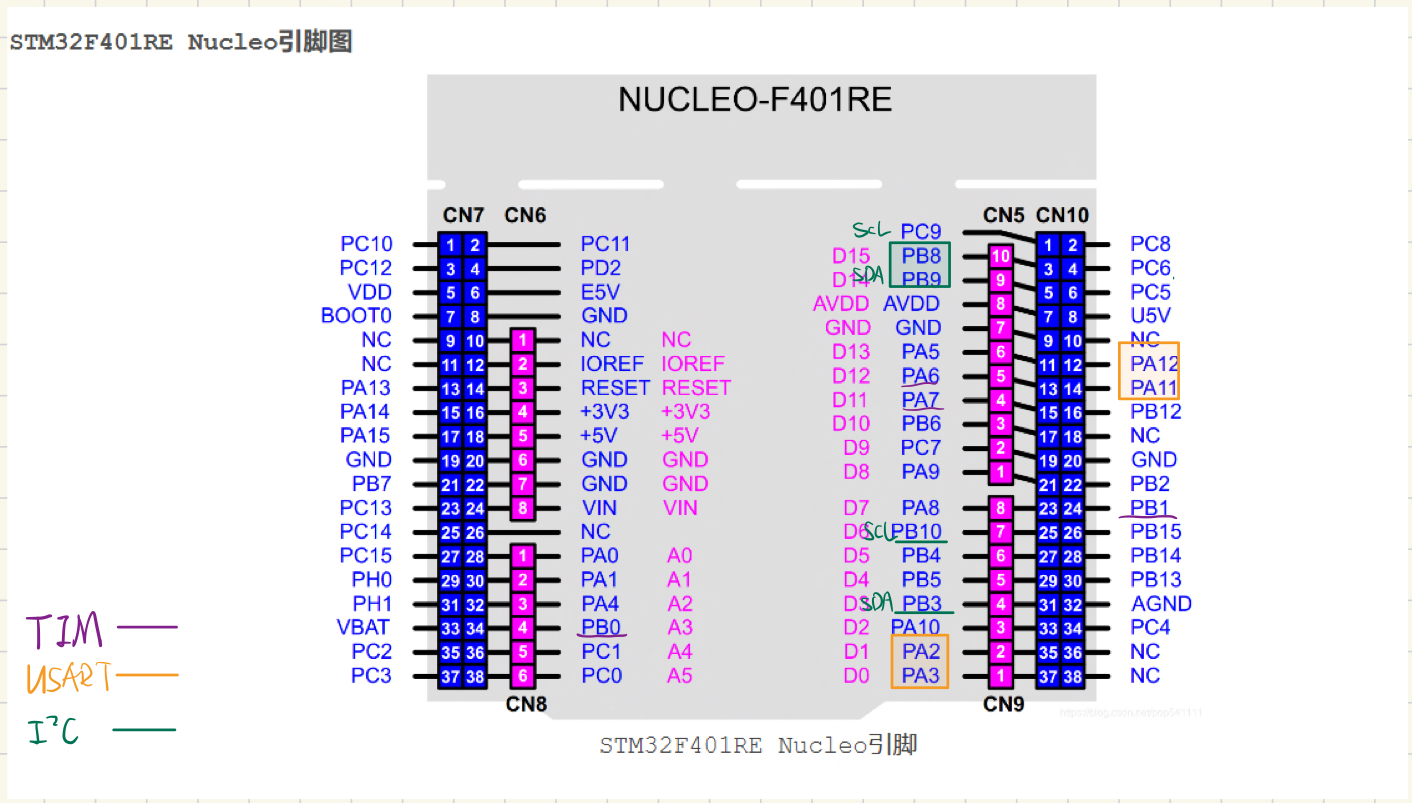

我们先规划引脚的复用,在这里有很多种方式,可以使用STM32CubeMX,也可以按照官方引脚图手动分配。为了更贴近实际引脚位置,我们考虑第二种方法。

IMG_0361(20241113-161807)
协议 引脚号 备注
TIM PB0,PB1,PA6,PA7 通用定时器TIM3
USART PA2,PA3 PA11,PA12 USART2,USART6 蓝牙和串口调试
IIC PB8,PB9 PB10,PB3 IIC1,IIC2 OLED和GY86

电源系统

模块供电

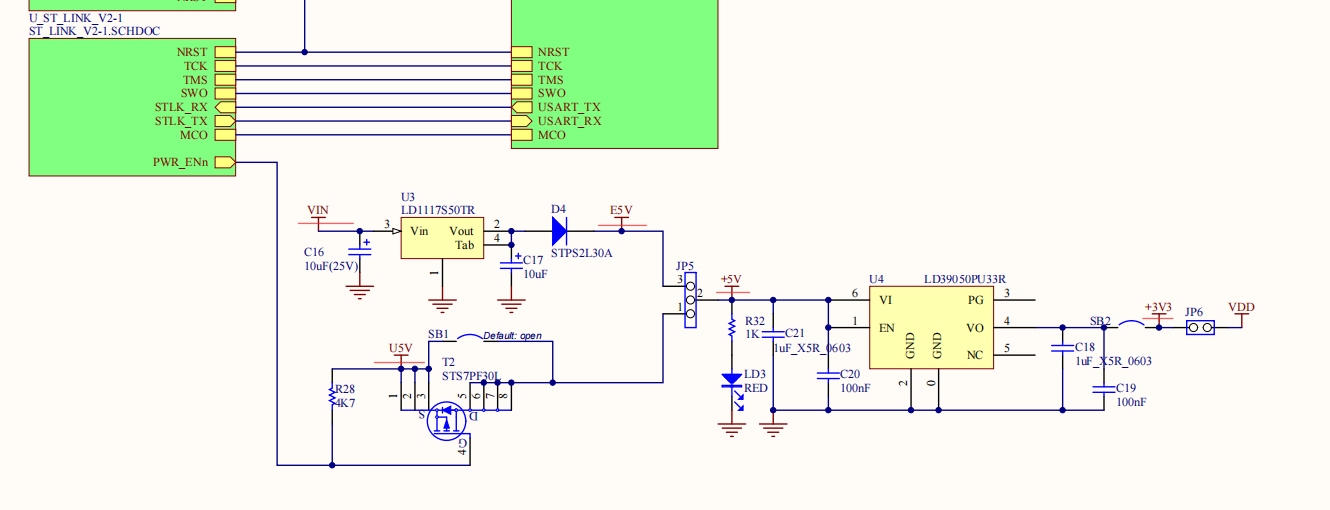

根据 User Manual-Nucleo F401RE 手册以及该开发板的原理图,共有三种供电方式:USB 供电(U5V)、外部供电(E5V)以及外部供电(7V~12V,VIN)。我们选择了外部供电(5V)和USB供电相结合的方案:

  • 调试时U5V给板子上电,之后开发板通过+5V和+3.3V给各个模块供电。

  • 组装集成系统时将跳线帽 JP5 移动至左侧两针脚(E5V);开发板上电后进而给模块供电。

    两种方式本质上只是给STM32开发板的供电方式不同,模块的电源通路并无区别。

image-20241118103038008

电机供电

分电板

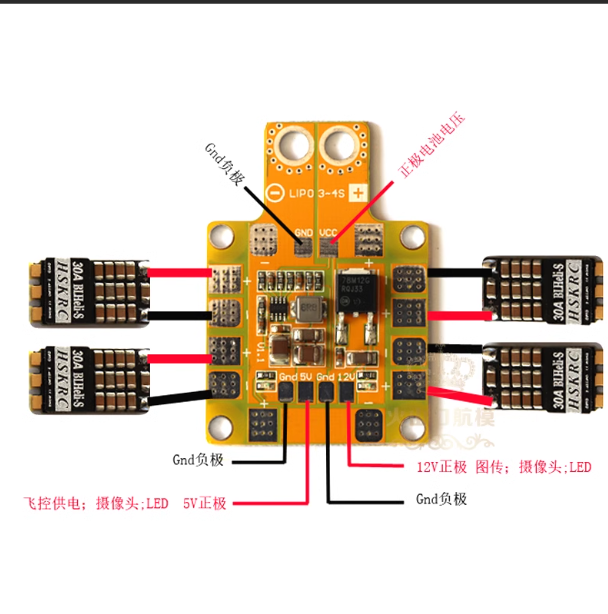

分电板顾名思义就是分电,此外还有稳定电压和降压的功能,通过XT60模块接收来自电池的电流,然后向外输出;

具体的输出电压有3V3(VCC)、5V(下侧标出)、12V(下侧和侧边)。

image-20241118110918796

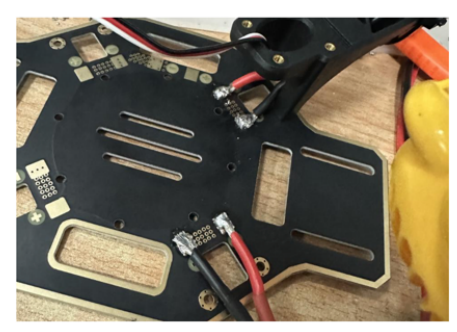

通过焊接方式可以将分电板固定在机架层,方便后续对整个系统的供电

image-20241118212257687

电调

即:电机调速器

关于电机和电调详细工作原理的介绍,大家可以参考下面这篇文章:

有刷电机,无刷电机和电调的原理

我们只需要知道电调能够更加快速稳定地收发信号,从接收机获得油门信号并控制电机转速变化,总结下来的使用和连接方式就是:

  • 电调的输入线与稳压电源连接;
  • 电调的输出线与电机连接;
  • 电调的信号线与接收机连接。

调试部分

OLED

在使用GY-86模块获取x,y,z三部分的ACC和GYRO,我们可以封装相应函数,通过程序控制OLED实时展示出相关数据信息,方便后续调试

串口

在规划引脚时,我们也提前预留好了一个串口数据线USART6,在裸机测试时可以通过USB-TTL模块,在上位机对开发板发送指令(或者从开发板接收指令)

绘制

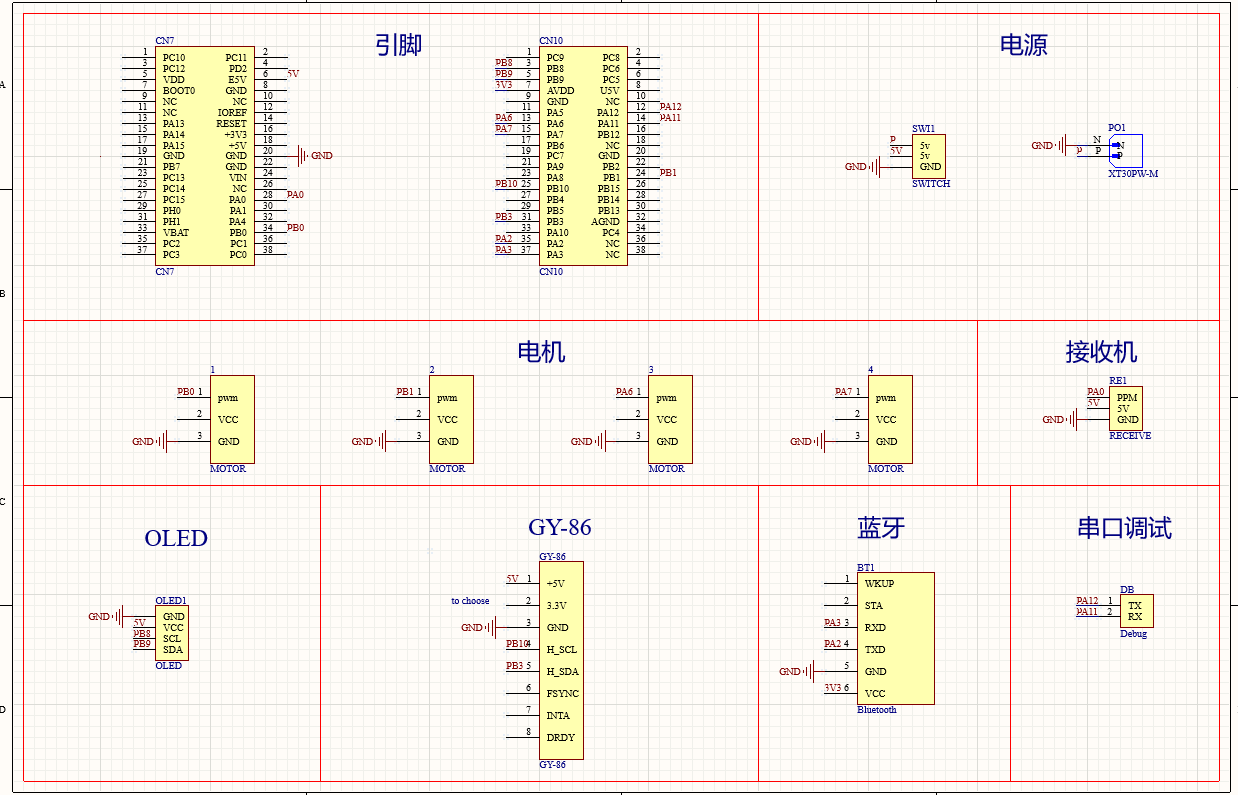

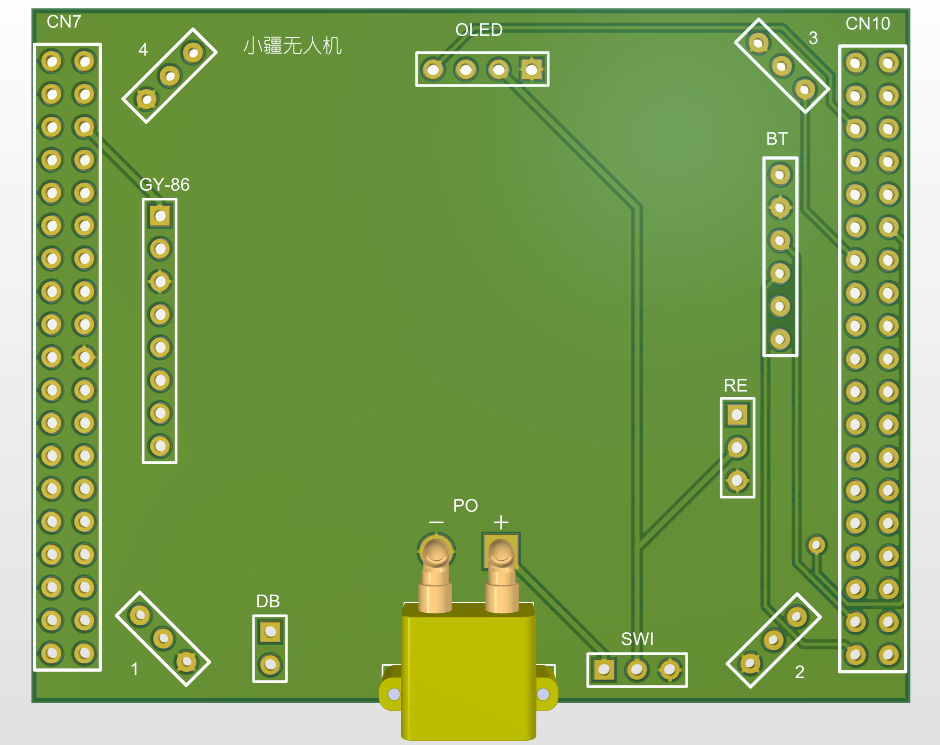

第一版使用AD绘制,由于是初次绘制转接板,关于坐标尺寸没有按照官方开发板的规定设计,后面模块位置出现了部分挤占;此外,分电板的转接口封装也与购买时的XT60不同。

image-20241118170110542 image-20241118170231541

第二版以及第三版我们都采用嘉立创的EDA来进行绘制和修改,立创EDA相比AD使用起来更加灵活,同时也方便后续打板的试错,具体的使用手册大家可以参考官方文档:立创EDA快速入门

导入原理图

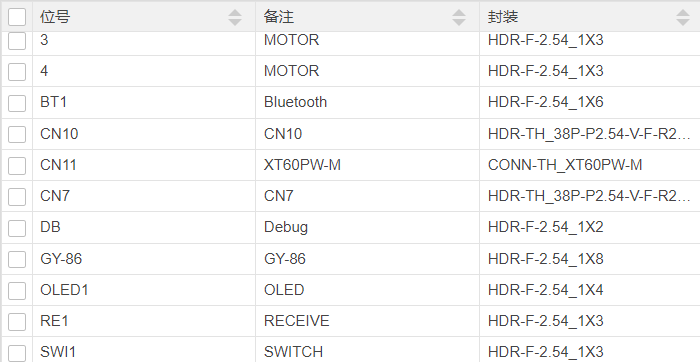

在AD中将目标文件另存为二进制文件,然后在立创EDA中导入,之后再更新封装,绘制PCB图,使用到的封装大致如下:

image-20241118162948071

个性化设计

板框

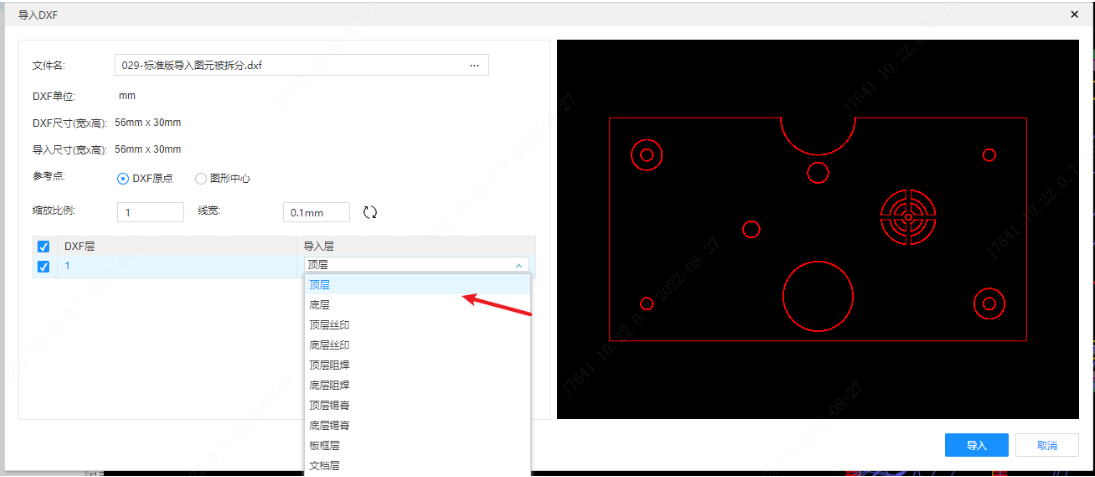

如果对板框形状有要求的话,可以导入DXF文件,双击导入层,可以选择导入的图层

image-20250330160347831

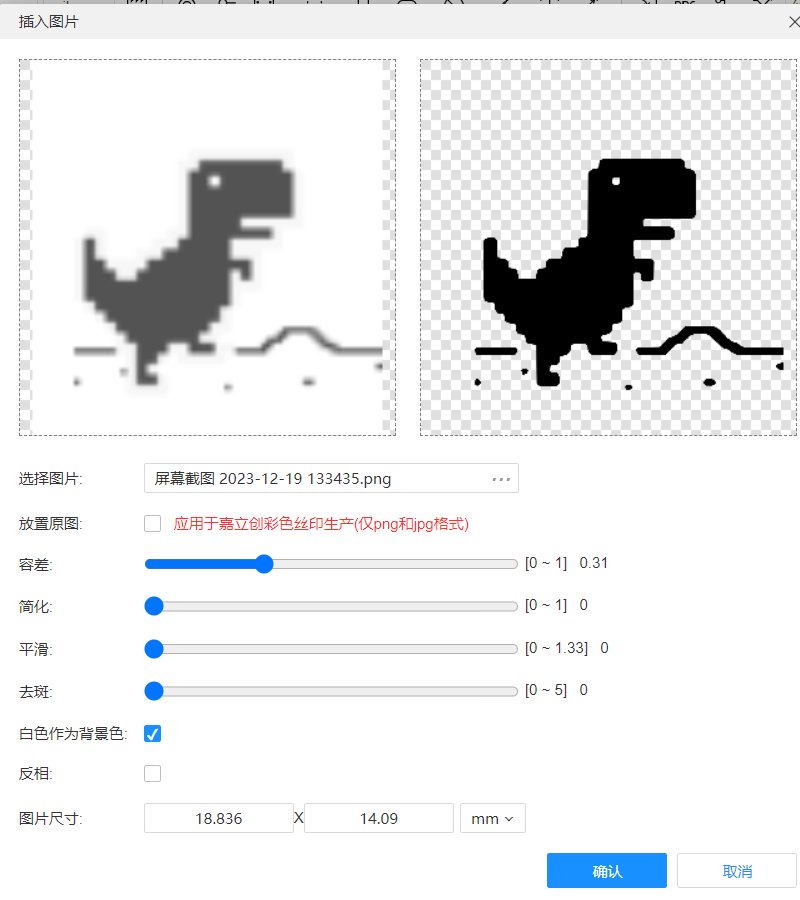

支持图片格式有:SVGZ、SVG、PNG、PIP、JPG、PJPEG、JPEG、JFIF格式

image-20241118172436457

成品

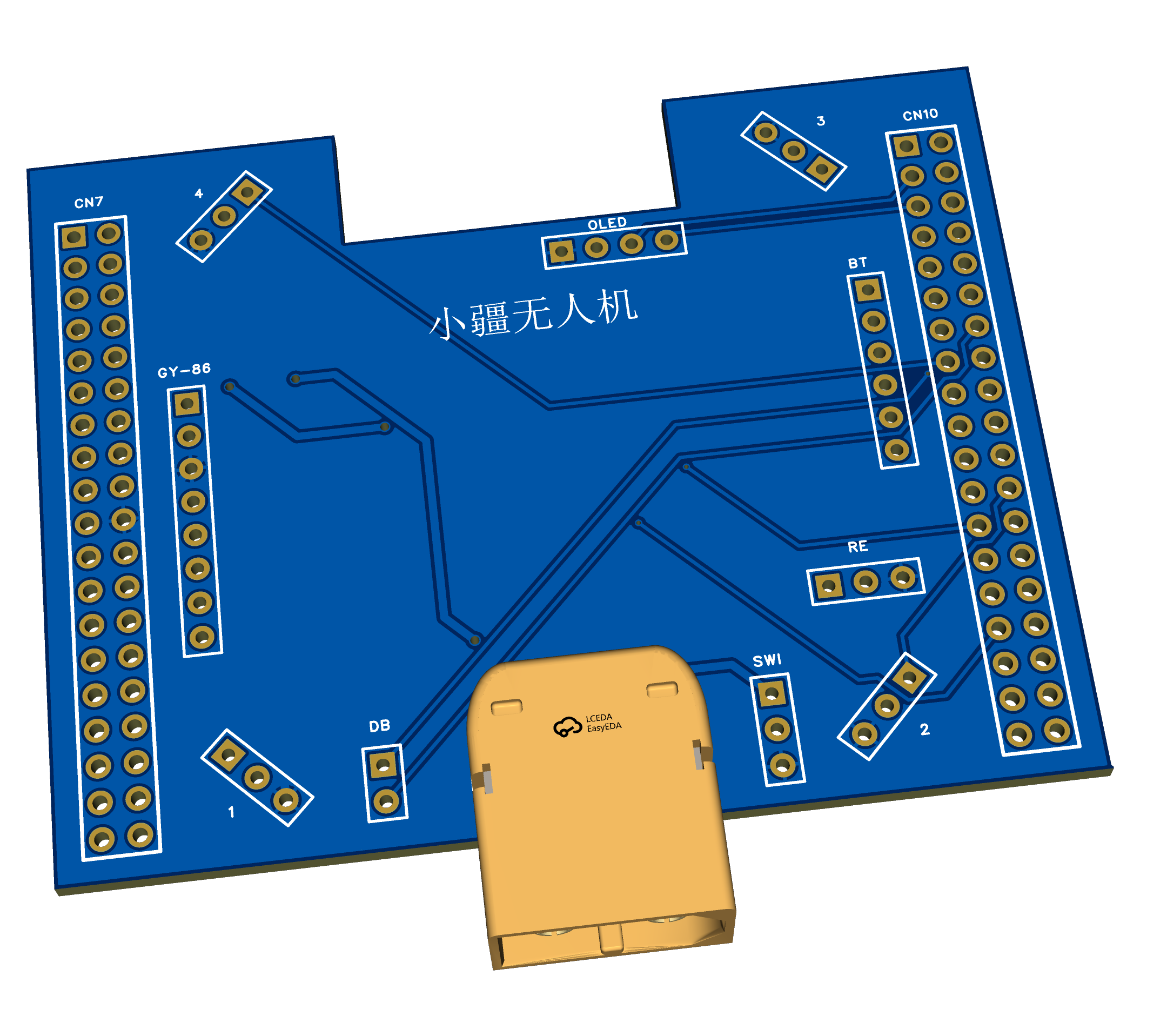

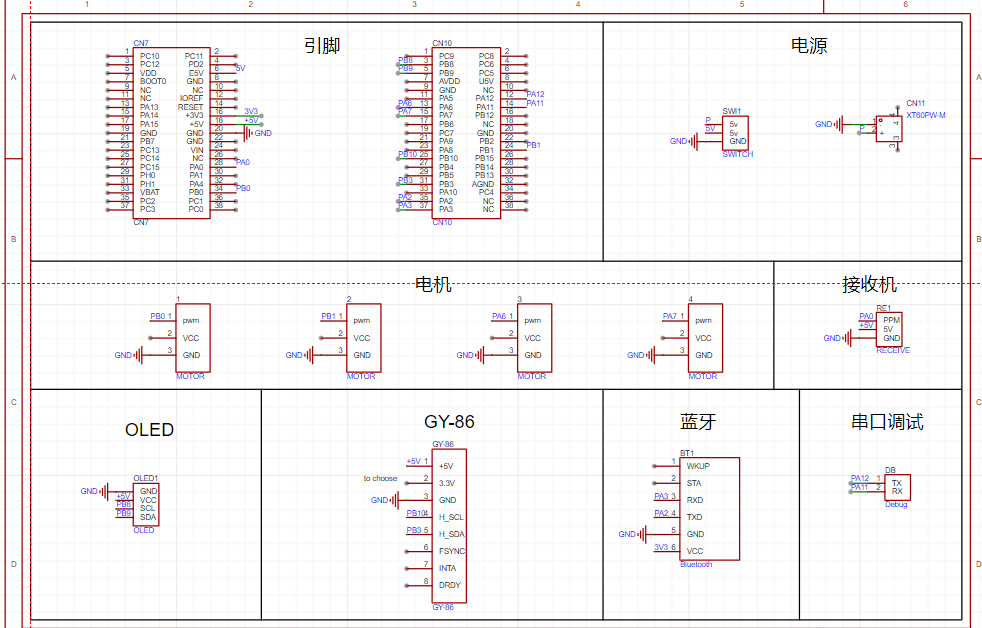

经过修改调整,我们组最终的转接板大致如下:

image-20241118174246978

得到的PCB文件生成Gerber格式的文件,可以在嘉立创平台免费下单打样:领取免费券->上传PCB文件->选择相应信息下单。

验证

电源

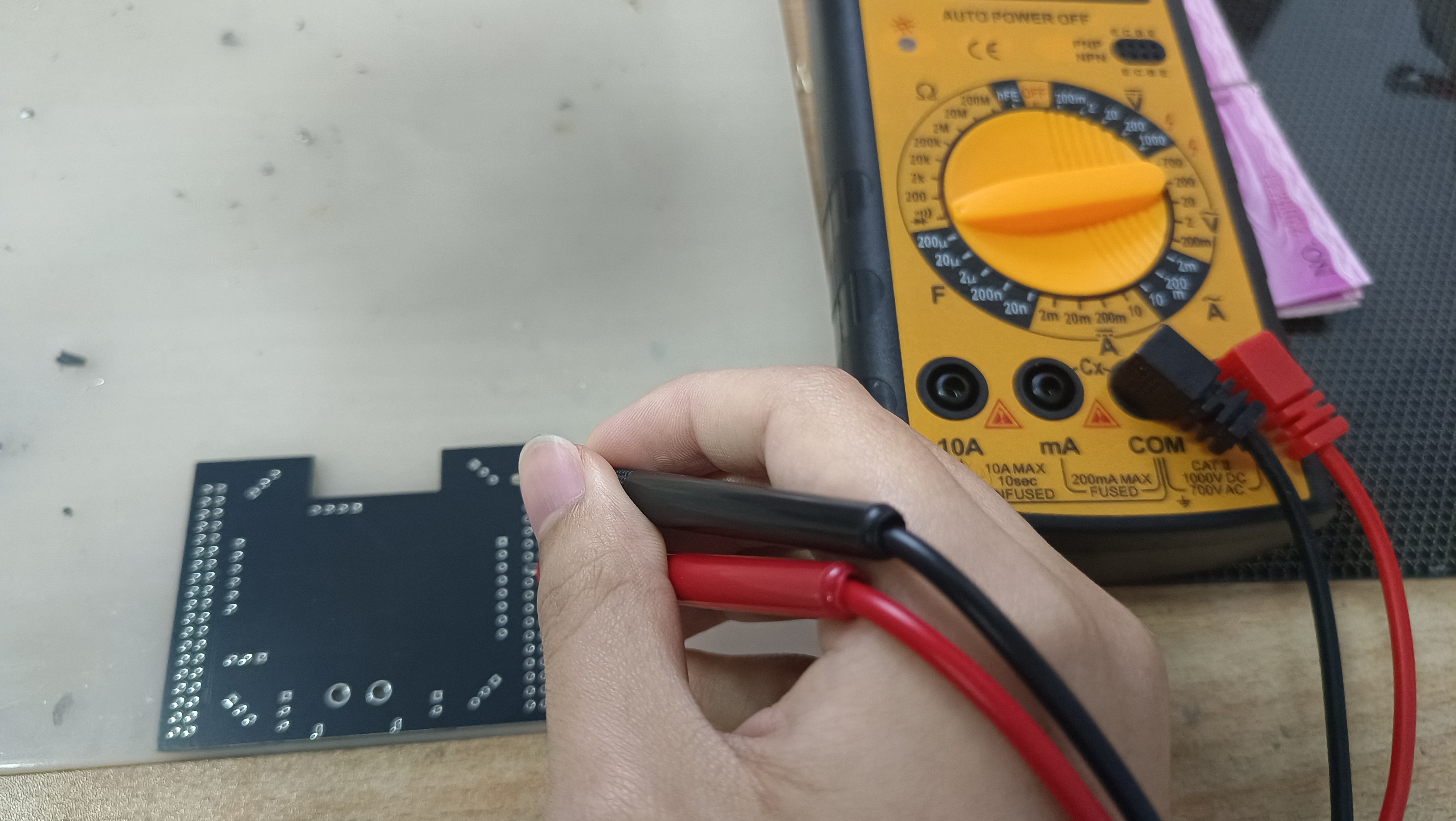

在得到成品PCB板之后,上电测试之前可以使用万用表简单检测一下电路VCC、GND等是否正确连接。先将万用表调至通断档,短接表头听到“滴滴”声响表明万用表能正常工作;然后依次测量VCC两端、GND两端以及VCC+GND,接通时能听到“滴滴’‘声,不接通时无声响即检测通过。

此外万用表还可以用来测试电阻、交流电压、电流、温度等数据。

IMG_20241119_164323

理论上电路网络设计合理,且PCB绘制后通过了DRC规则检查的话,PCB板的电源应该没有问题,不过为了不烧坏开发板,还是可以检测一下。

信号

示波器的使用:

将程序烧录至开发板,启动示波器,钳子一端接板上GND接口,另一端连接目标GPIO口(即发出PWM信号的引脚),可以使用Autoset功能自动设置方波展示,也可以手动调节显示波长和振幅等信息;

IMG_20241119_180308

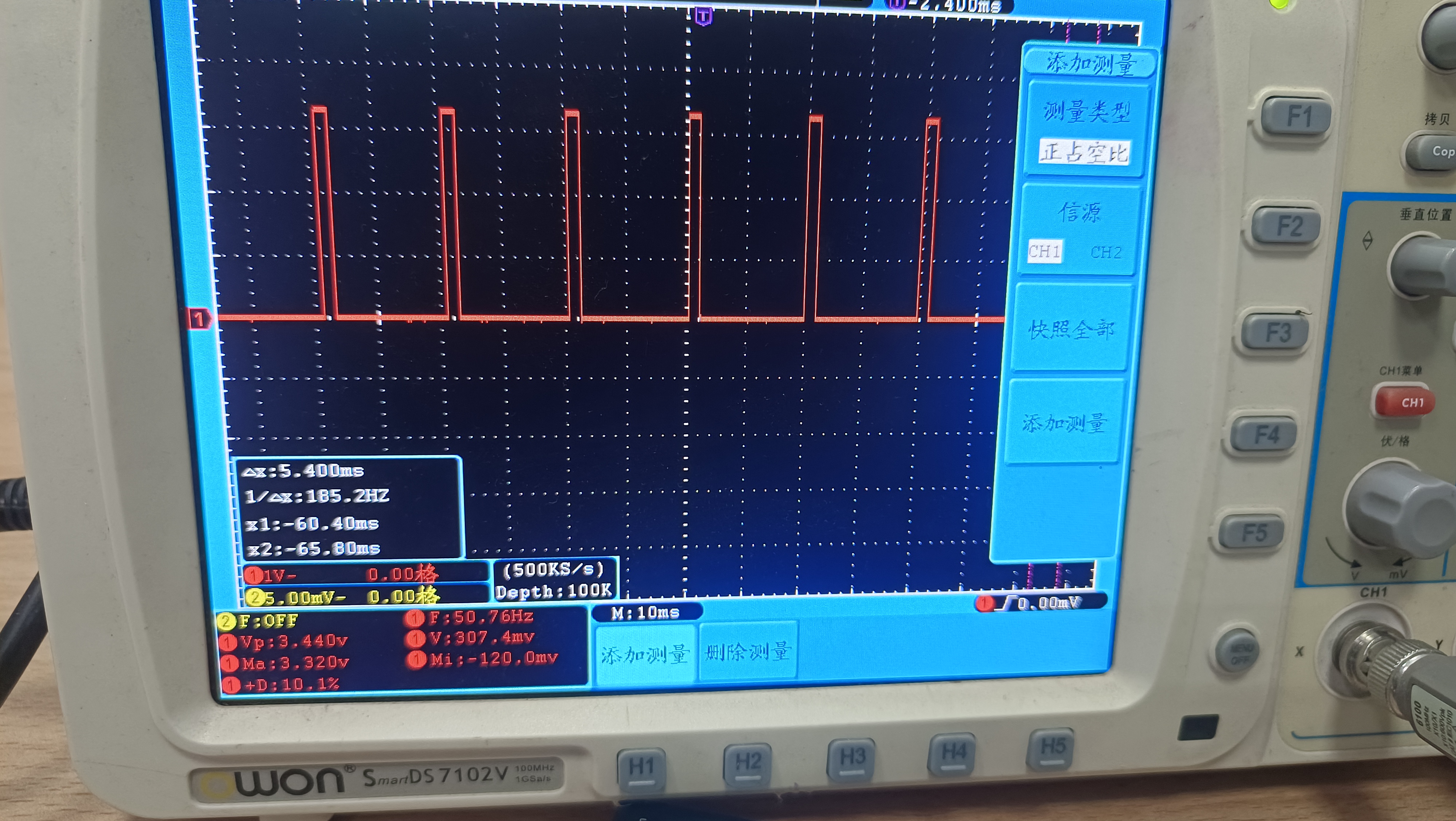

如上图测得频率1/Δx:185.2Hz,最大电压Ma3.32V,最小Mi-120mV,占空比+D10.1%等。
